LED Tableau anschließen (adp)

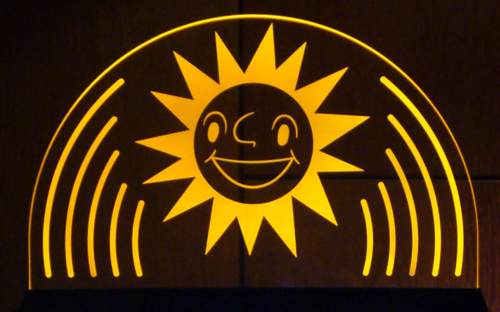

Frage: Bei welchen adp Geräten kann das LED Toplight angeschlossen werden?
Antwort: Die LED Tableaus passen für alle Voll LED Geräte mit beleuchteter Sonne oder Mege-Stern an der Akzeptorblende, wenn innen in der Tür ein sechspoliger Steckplatz frei ist. Bei den Paketen ist eine Adapterplatine und Kabel zum verdrahten dabei.

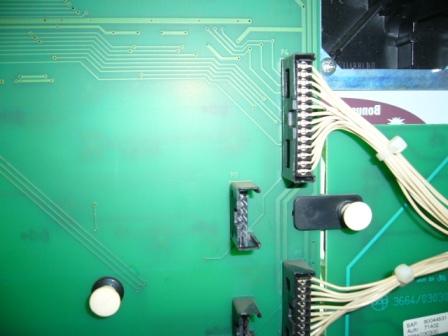

Anschluss der Adapterplatine:
am 4-poligen Anschluss das Kabel von der Netzteilplatine,
an den beiden 6-poligen die Blende und das Tableau,
an den 5-poligen kommt das Kabel von dem Anschluß an der Gerätetür.
Das normale Anschlusskabel für die einzelne Blende passt in dem Fall nicht, da das beidseitig 6-polig ist.

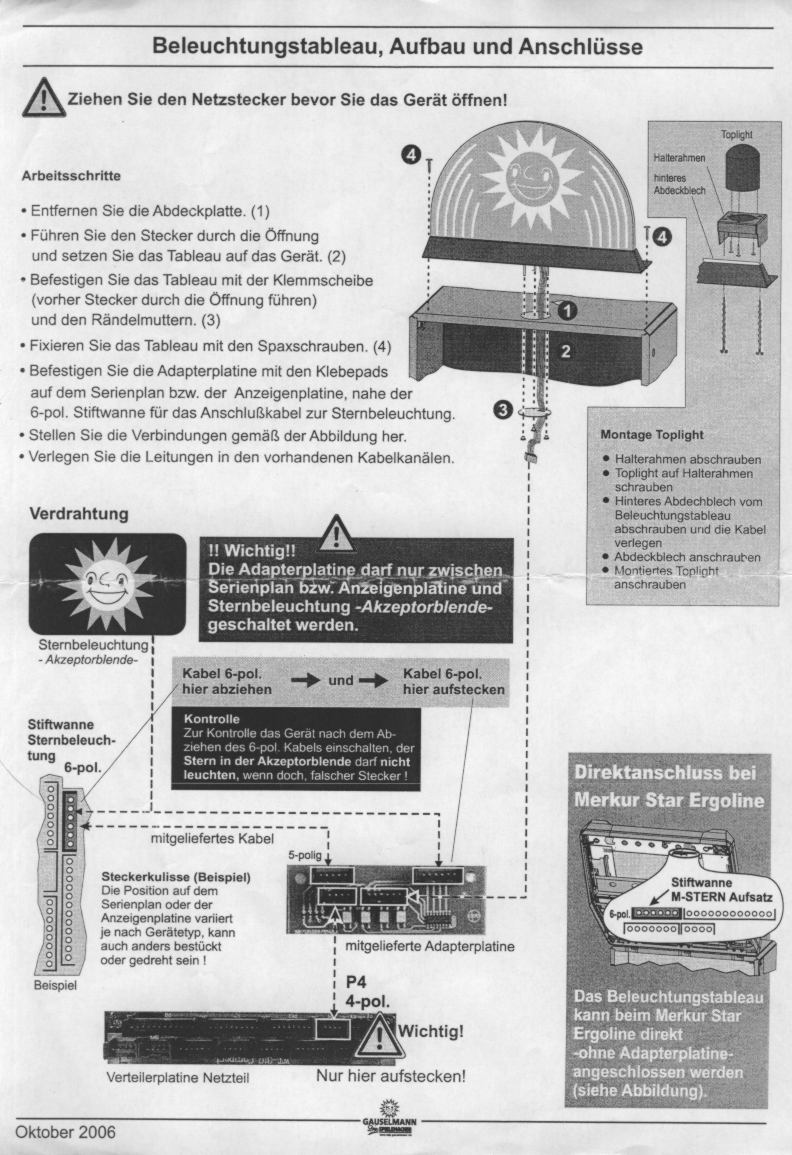

Die Original-Anleitung:
